T 160 - TX 160

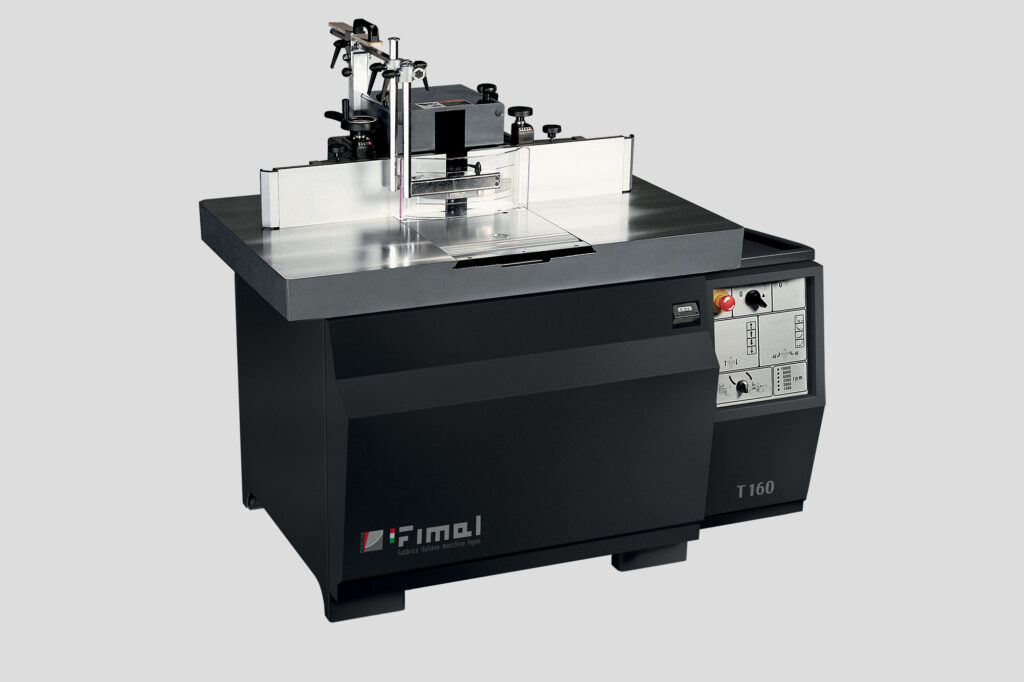

T 160
T 160

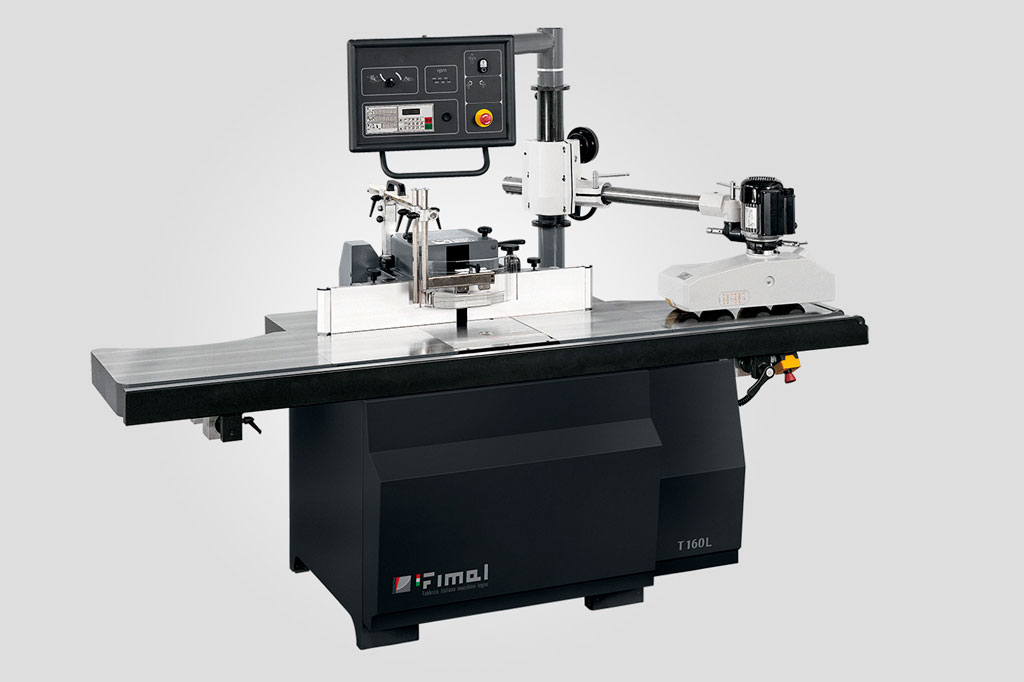

T 160L
T 160L

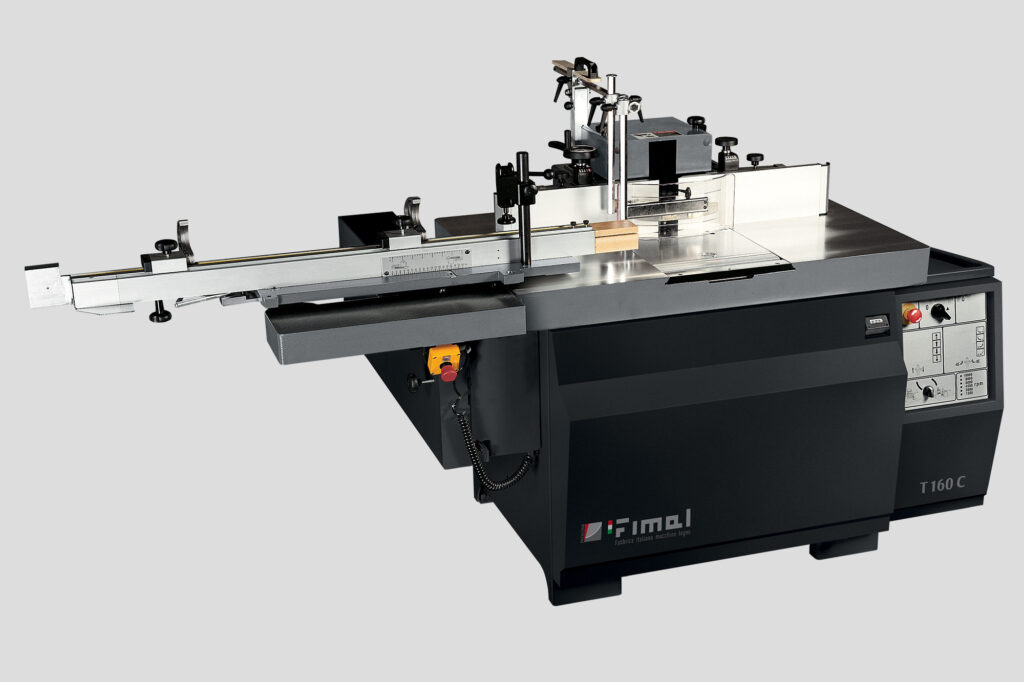

T 160C
T 160C

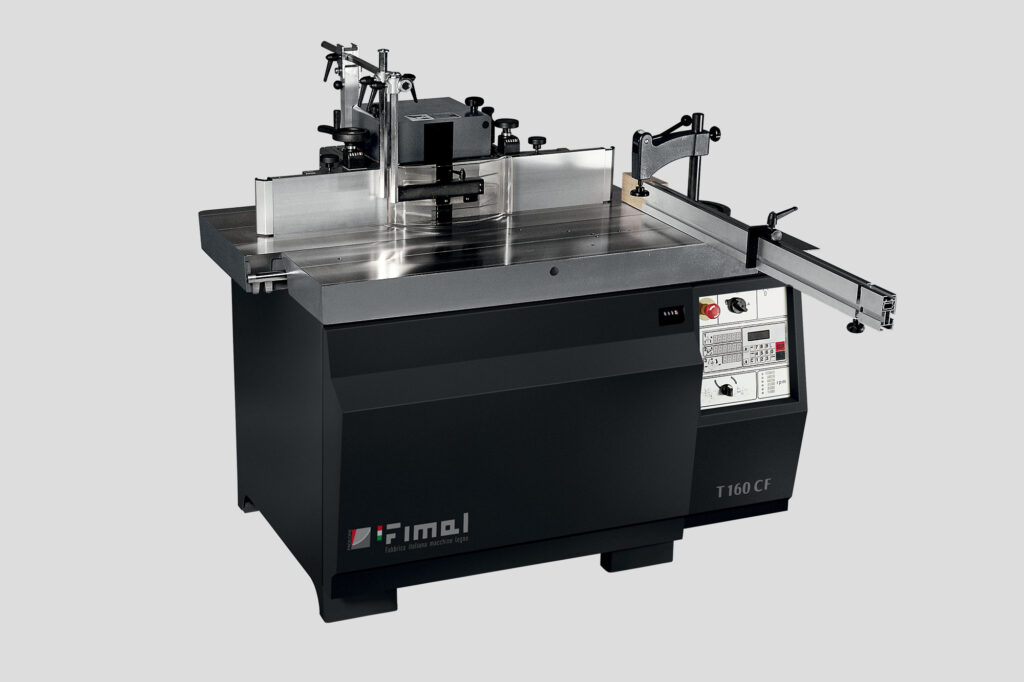

T 160CF
T 160CF

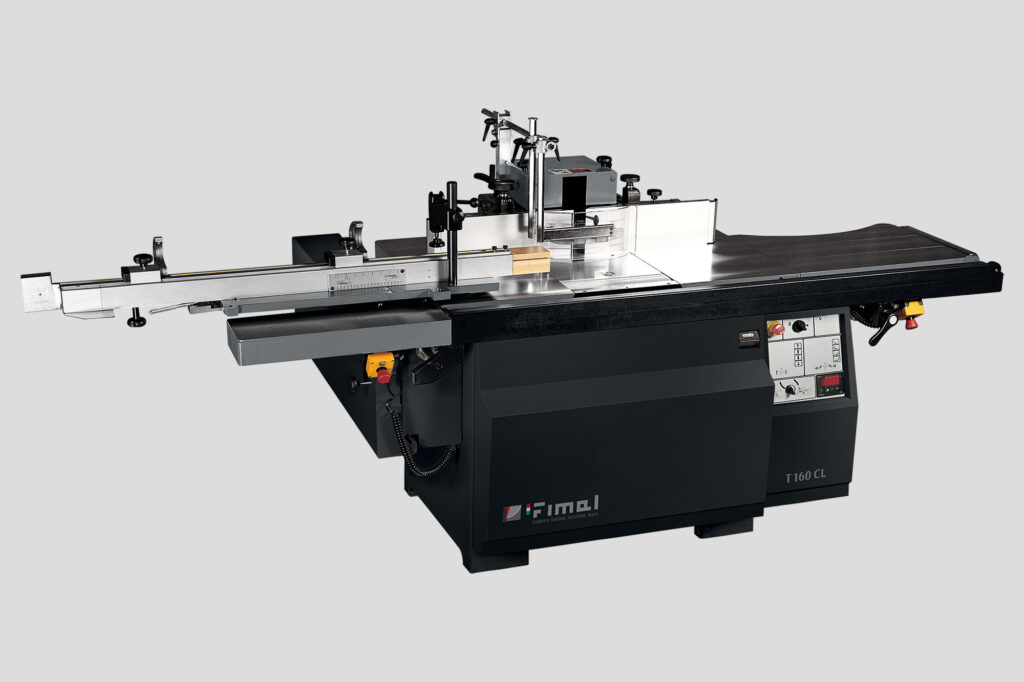

T 160CL
T 160CL

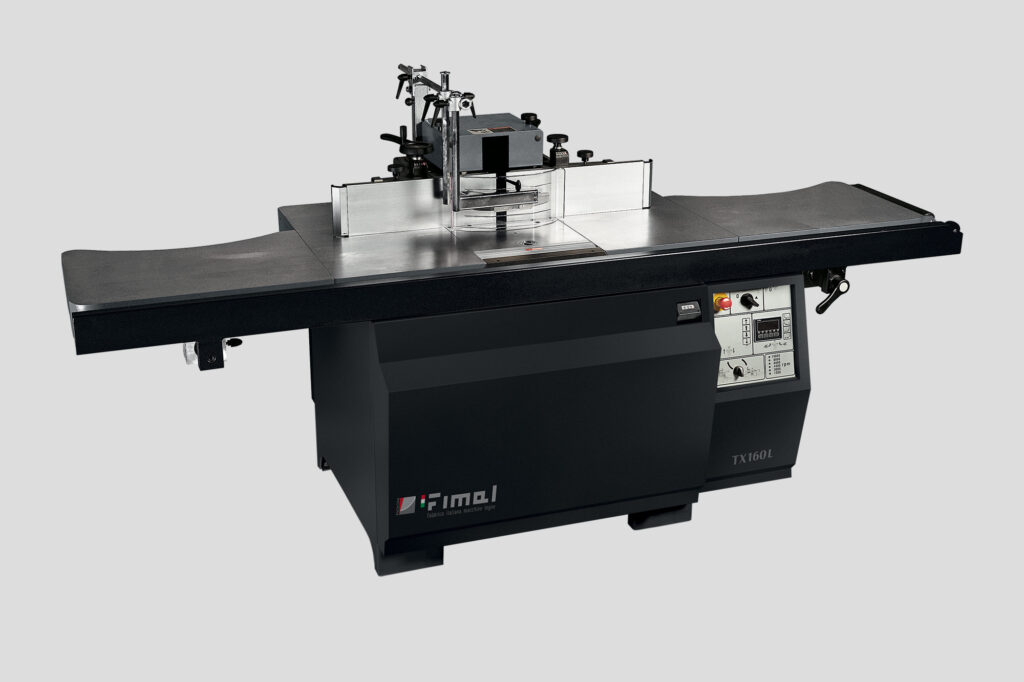

TX 160L
TX 160L

A RICHISTA:

  • Freno elettromagnetico
  • Motore maggiorato
  • Telesalvamotore
  • Pulsante d’emergenza
  • Protezione per lavorare all’albero
  • Protezione per lavorare alla guida
  • Albero intercambiabile MK5
  • Inversione rotazione
  • Visore led di velocità inserita
  • Visore elettrico sollevamento
DATI TECNICI
T160 TX160
T160C TX160C
DIMENSIONI DEL PIANO mm 1200×780 1800×780
MAX APERTURA SUL PIANO Ø x h mm 320 x 50 320 x 50
DIMENSIONI DEL CARRO/CORSA mm / 900×370/900
ALTEZZA DEL PIANO DI LAVORO mm 900 900
MAX APERTURA PROLUNGA PIANO mm / /
MAX SPORGENZA MANDRINO AL PIANO/CORSA mm 180/230 180/230
VELOCITÀ MANDRINO – Ø A RICHIESTA g/min 1500 / 3000 / 4500 / 6000 / 8000 / 10000
INCLINAZIONE ALBERO °
/ -45°/+45°
/ -45°/+45°
POTENZA MOTORE KW 5,5 (HP7,5) 5,5 (HP7,5)
PESO NETTO Kg
460 480
700 720
EMISSIONE SONORA NORME ISO 7960 TOUPIE FRESATURA La eq [dB(A)] 83.9 – 87.3 83.9 – 87.3
EMISSIONE POLVERI NORME DIN 33893 TOUPIE FRESATURA mg/m3 0,47 0,47
DATI TECNICI
T160L TX160L
T160CL TX160CL
T160CF TX160CF
DIMENSIONI DEL PIANO mm 2500×780 2500×780 1200x(475+260)
MAX APERTURA SUL PIANO Ø x h mm 320 x 50 320 x 50 320 x 50
DIMENSIONI DEL CARRO/CORSA mm / 900×370/900 1200×310/1100
ALTEZZA DEL PIANO DI LAVORO mm 900 900 900
MAX APERTURA PROLUNGA PIANO mm 400 400 /
MAX SPORGENZA MANDRINO AL PIANO/CORSA mm 180/230 180/230 180/230
VELOCITÀ MANDRINO – Ø A RICHIESTA g/min 1500 / 3000 / 4500 / 6000 / 8000 / 10000
INCLINAZIONE ALBERO °
/ -45°/+45°
/ -45°/+45°
/ -5°/+45°
POTENZA MOTORE KW 5,5 (HP7,5) 5,5 (HP7,5) 5,5 (HP7,5)
PESO NETTO Kg
640 660
800 820
480 500
EMISSIONE SONORA NORME ISO 7960 TOUPIE FRESATURA La eq [dB(A)] 83.9 – 87.3 83.9 – 87.3 83.9 – 87.3
EMISSIONE POLVERI NORME DIN 33893 TOUPIE FRESATURA mg/m3 0,47 0,47 0,47

PIANO DI LAVORO SEZIONATO



Il piano di lavoro sezionato senza ingombro frontale può essere registrato senza l’ausilio di chiavi tramite un’unica presa brevettata che contemporaneamente sblocca, posiziona e blocca il piano scorrevole anche con l’utensile montato, permettendo di ottenere il massimo appoggio del pezzo in lavorazione.

GUIDA TOUPIE



La guida toupie, brevettata, è dotata di due leve che la bloccano e sbloccano rapidamente con una rotazione di solo 90°, mentre il sistema di esclusione e riposizionamento rapido della guida dal piano avviene con sollevamento e rotazione motorizzate.

Le posizioni sono controllate tramite appositi sensori. Sistema di bloccaggio e sbloccaggio rapido dell’utensile senza necessità di bloccare la rotazione dell’albero.

SESTA VELOCITÀ PER LE OPERAZIONI DI LEVIGATURA



Sesta velocità per le operazioni di levigatura (1500 g/min). Albero inclinabile da +45º a -45º (per versioni TX escluso TX 160 CF da +45º a -5º) con lettura dell’inclinazione su visore elettronico e spostamento motorizzato con motore indipendente.

Il quadro comandi è stato dotato di tasti a membrana. Di serie, il sollevamento dell’albero è motorizzato e viene visualizzato meccanicamente.
