PF 415N

PF415N
PF415N

ПО ТРЕБОВАНИЮ:

  • пазовальная приставка
  • аспирационный колпак
  • теплозащита мотора
  • увеличение мощности мотора kw 4 – 5,5 – 7,5
  • шпиндель wescott
  • электромагнитный тормоз
  • направляющая для узких заготовок
  • вал с ножами tersa
  • защита строгального вала “suva”
  • пневматические блокировки
  • электрическое позиционирование стола на входе

НОРМАТИВ “CE”

  • Электросистема СЕ
  • Электромагнитный тормоз
  • Аспирационный колпак
  • защита вала мостиком

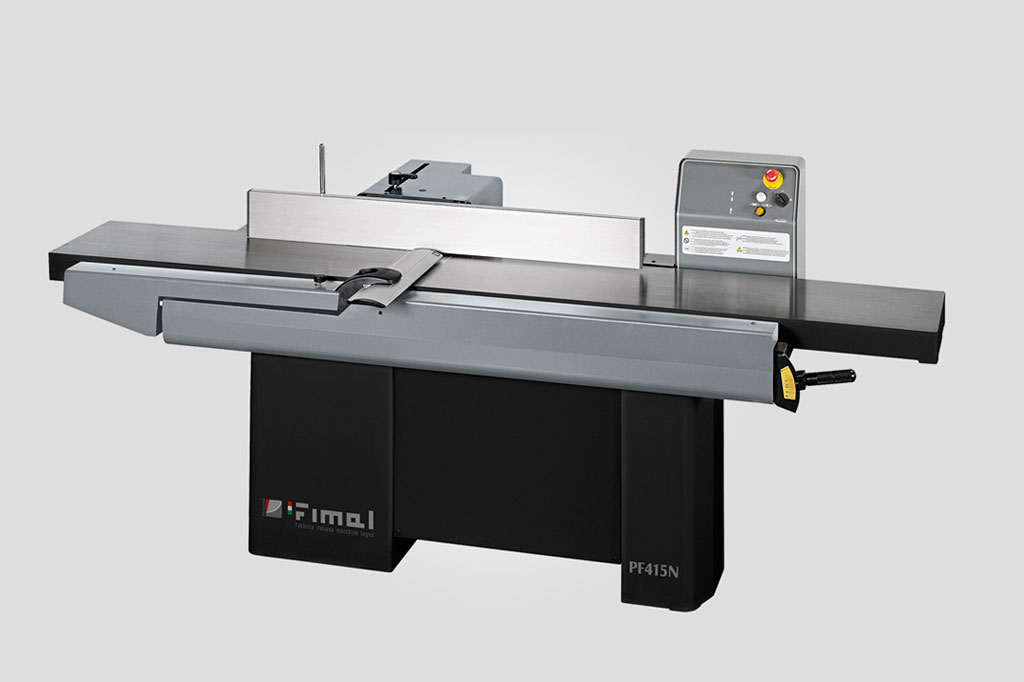

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: PF415N
РАЗМЕР СТОЛОВ mm 2700×415
ДЛИНА СТОЛА НА ВХОДЕ mm 1560
СКОРОСТЬ ВРАЩЕНИЯ ВАЛА 4 НОЖА Ø 120 g/min 5000
МОЩНОСТЬ ДВИГАТЕЛЯ kW (HP) 3 (4)
УГОЛ НАКЛОНА НАПРАВЛЯЮЩЕЙ o 0° ÷ 45°
ВЕС НЕТТО Kg 600
УРОВЕНЬ ШУМА ПО НОРМАМ EN 27960 – ФУГАНОК LA eq[dB(A)] 82,4 – 88,4
ВЫБРОС ПЫЛИ ПО НОРМАМ DIN 33893 – ФУГАНОК mg/m3 1,56
ГАБАРИТ mm 2750x800x1180
ПАЗОВАЛЬНАЯ ПРИСТАВКА (ПО ТРЕБОВАНИЮ)
РАЗМЕР СТОЛА mm 540 x 260
ПОПЕРЕЧНЫЙ ХОД mm 180
ПРОДОЛЬНЫЙ ХОД mm 210
ВЕРТИКАЛЬНЫЙ ХОД mm 230
ВЕС НЕТТО kg 50

REGOLAZIONE E VISUALIZZAZIONE PIANO ENTRATA



Il movimento del piano di entrata è manuale e visualizzato su scala metrica per i modelli PF415N e PF530N con un unica leva per spostamento e bloccaggio, mentre è motorizzato e visualizzato elettronicamente per i modelli PF530A e PF535A.

GUIDA PIALLA



La guida pialla è in estruso di alluminio anodizzato di grandi dimensioni.

L’operazione di inclinazione della guida è pratica grazie ad una robusta e vantaggiosa impugnatura.

La leva di bloccaggio/sbloccaggio dell’inclinazione è di tipo rapido.

PIANI PIALLA



I piani pialla, di notevole lunghezza, in fusione di ghisa, si regolano con un sistema a parallelogramma su bielle.

Questo sistema, durante il movimento, garantisce che la punta del piano rimanga sempre alla stessa distanza dall’albero pialla mantenendo anche il parallelismo dei piani rispetto all’albero stesso.
