ПО ТРЕБОВАНИЮ:
Обозначения:
| NX | SX | AX | |
| Устройство для параллельных резов | O | O | O |
| Моторизированная каретка с регулируемой скоростью | \ | \ | O |
| Каретка 3800 мм | O | O | O |
| Подрезной узел post-forming | O | O | O |
| Увеличение форматного стола mm 400 | O | O | O |
| Дополнительный форматный стол | O | O | O |
| Счетчики на упорах с магнитной полосой | O | O | X |
| Мотор пилы с инвертером | \ | O | O |
| Прижим по всей длине mm 3000 o 3600 | O | O | O |
| Управление на каретке, автоматический запуск | O | O | O |
| Лазерная разметка | O | O | O |
| Ширина пропила mm 1100 o 1500 | O | O | O |
| Оптимизатор | \ | \ | O |
| Принтер этикеток на станке | \ | \ | O |
| Программируемый параллельный упор, управление на станке или навесной панели | \ | O | X |
| Программатор 3 оси на станке или на навесной панели | \ | O | X |
| Пневматическое исключение подрезного узла | O | O | O |
| Визуализатор off-set подрезного узла | O | O | X |
| Программатор 4 оси на станке или на навесной панели | \ | O | O |
| Программатор с цветным дисплеем 15″ touch screen на навесной панели | \ | \ | O |

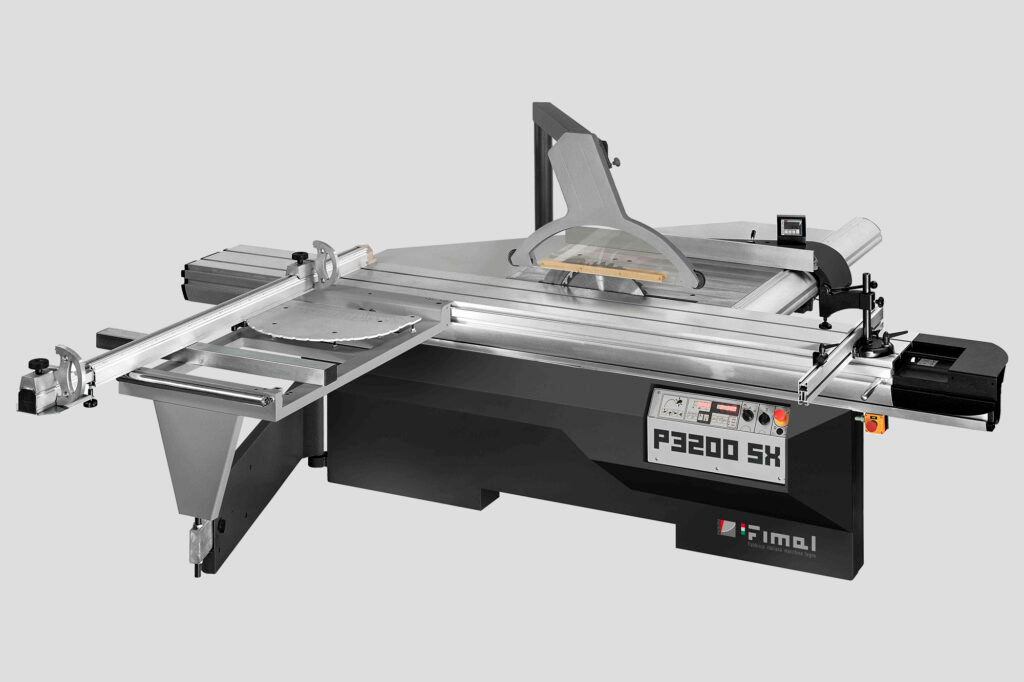

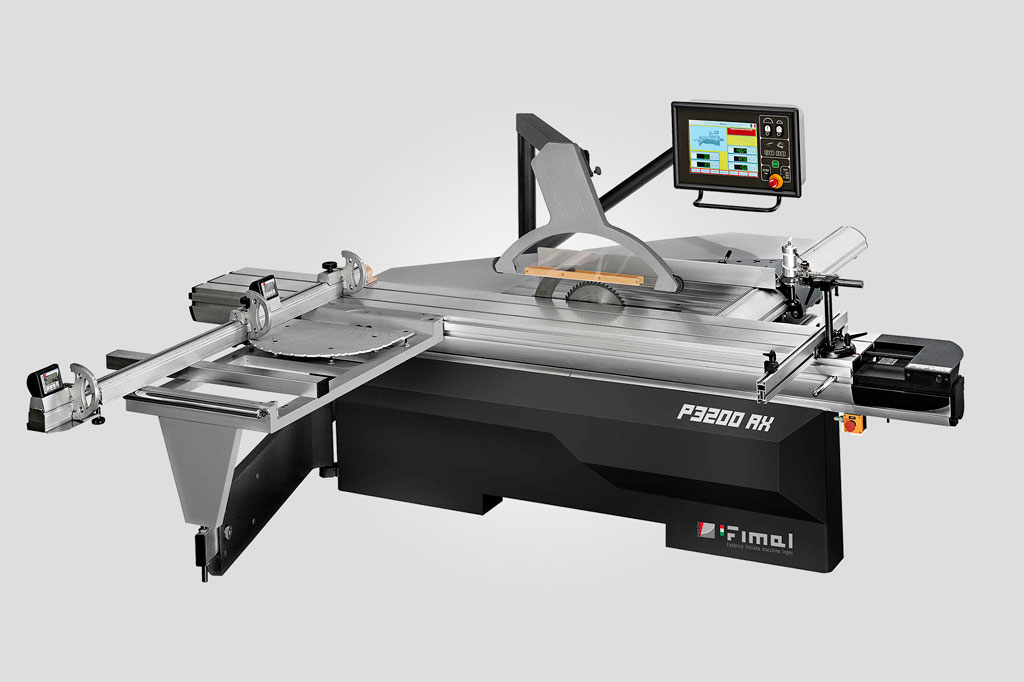

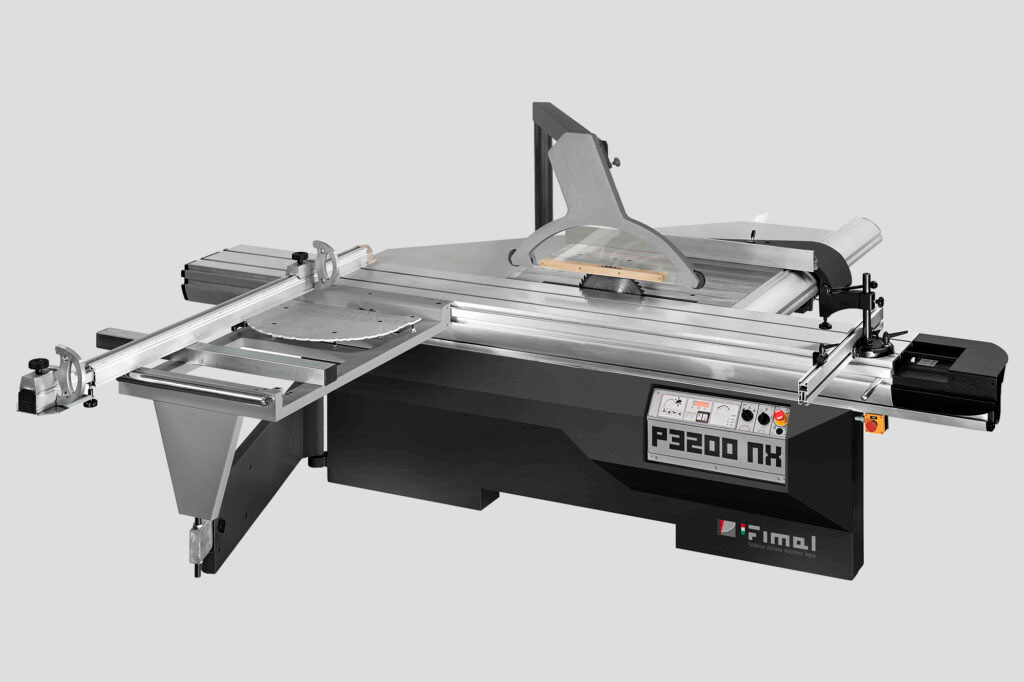

| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | P3200NX | P3200SX | P3200AX | |
| ОСНОВНАЯ ПИЛА | ||||
| РАЗМЕР СТОЛА / ВЫСОТА | mm | 1150 x 680 / 870 | 1150 x 680 / 870 | 1150 x 680 / 870 |
| РАЗМЕР КАРЕТКИ / ХОД | mm | 3200 x 400 / 3500 | 3200 x 400 / 3500 | 3200 x 400 x 3500 |
| ШИРИНА РЕЗА | mm | 1300 | 1300 | 1300 |
| МАКС. ДИАМ. ПИЛЫ / ПОС.ОТВ. | mm | 500 / 30 | 500 / 30 | 500 / 30 |
| ВЫСОТА РЕЗА ПРИ 90°-45° | mm | 177 – 133 | 157 – 111 | 157 – 111 |
| ПОДРЕЗНОЙ УЗЕЛ | ° | 0° – 45° | 0° – 45° | 0° – 45° |
| СКОРОСТЬ ВРАЩЕНИЯ ШПИНДЕЛЯ Ø 30 mm | g/min | 3000/3600/4200 | 3000/3600/4200 | 3000/3600/4200 |
| МОЩНОСТЬ МОТОРА | KW | 7,5 | 7,5 | 7,5 |
| ПОДВОД АСПИРАЦИИ НИЖНИЙ /ВЕРХНИЙ Ø | mm | 120 / 100 | 120 / 100 | 120 / 100 |
| СТАНДАРТНЫЙ ЭЛЕКТРИЧЕСКИЙ ПОДРЕЗНОЙ УЗЕЛ И (POST-FORMING ОПЦИЯ) | ||||
| Ø ПИЛЫ-Ø ПОС.ОТВ.СТАНДАРТ | mm | 125 – 20 | 125 – 20 | 125 – 20 |
| Ø ПИЛЫ-Ø ПОС.ОТВ. POST-FORMING (optional) | mm | 230 – 20 | 230 – 20 | 230 – 20 |
| ВЫСОТА РЕЗА ПОДРЕЗНОЙ ПИЛОЙ STANDARD/POST-FORMING | mm | 8 / 50 | 8 / 50 | 8 / 50 |
| СКОРОСТЬ ВРАЩЕНИЯ ПОДРЕЗНОГО ВАЛА STANDARD/POST-FORMING | g/min | 7600 / 4400 | 7600 / 4400 | 7600 / 4400 |
| МОЩНОСТЬ МОТОРА ПОДРЕЗНОГО УЗЛА STANDARD/POST-FORMING | kW | 0,55 / 0,75 | 0,55 / 0,75 | 0,55 / 0,75 |
| УРОВЕНЬ ШУМА ISO 7960 ОСНОВНОЙ ПИЛЫ | La eq [dB(A)] | 81,2 – 83,9 | 81,2 – 83,9 | 81,2 – 83,9 |
| ВЫБРОС ПЫЛИ ПО НОРМАМ DIN 33893 РЕЗ ПИЛОЙ | mg/m3 | 0,87 | 0,87 | 0,87 |
| ВЕС НЕТТО | Kg | 1050 | 1080 | 1250 |
La squadra del piano aggiunto è inclinabile rapidamente da +45° a -45° con riferimenti fissi ad ogni grado ed al 22°30’ poiché dotato di un sistema rapido di bloccaggio e mantiene la misura delle battute rispetto alla lama sega sempre costante per qualsiasi posizione sia a squadro che inclinata.
Questa squadra è estremamente vantaggiosa quando è necessario effettuare frequenti tagli con diverse angolazioni.
Il gruppo lama sega con albero lungo scorre verticalmente su guide prismatiche.
La stabilità e l’assenza di vibrazioni sono garantite dalla notevole distanza fra i cuscinetti dell’albero lungo e la potenza è trasmessa con una nuova cinghia poliV.
Il sistema di scorrimento del carro, con sfere di grosso diametro che rotolano su piste prismatiche temperate e rettificate, e le lavorazioni meccaniche eseguite su macchine a controllo numerico, permettono stabilità, assenza di vibrazioni, ottima scorrevolezza e rettilineità di taglio.
Le piste sono fissate al carro e al sottocarro per pressione meccanica, escludendo la possibilità di distacco della colla per invecchiamento.
