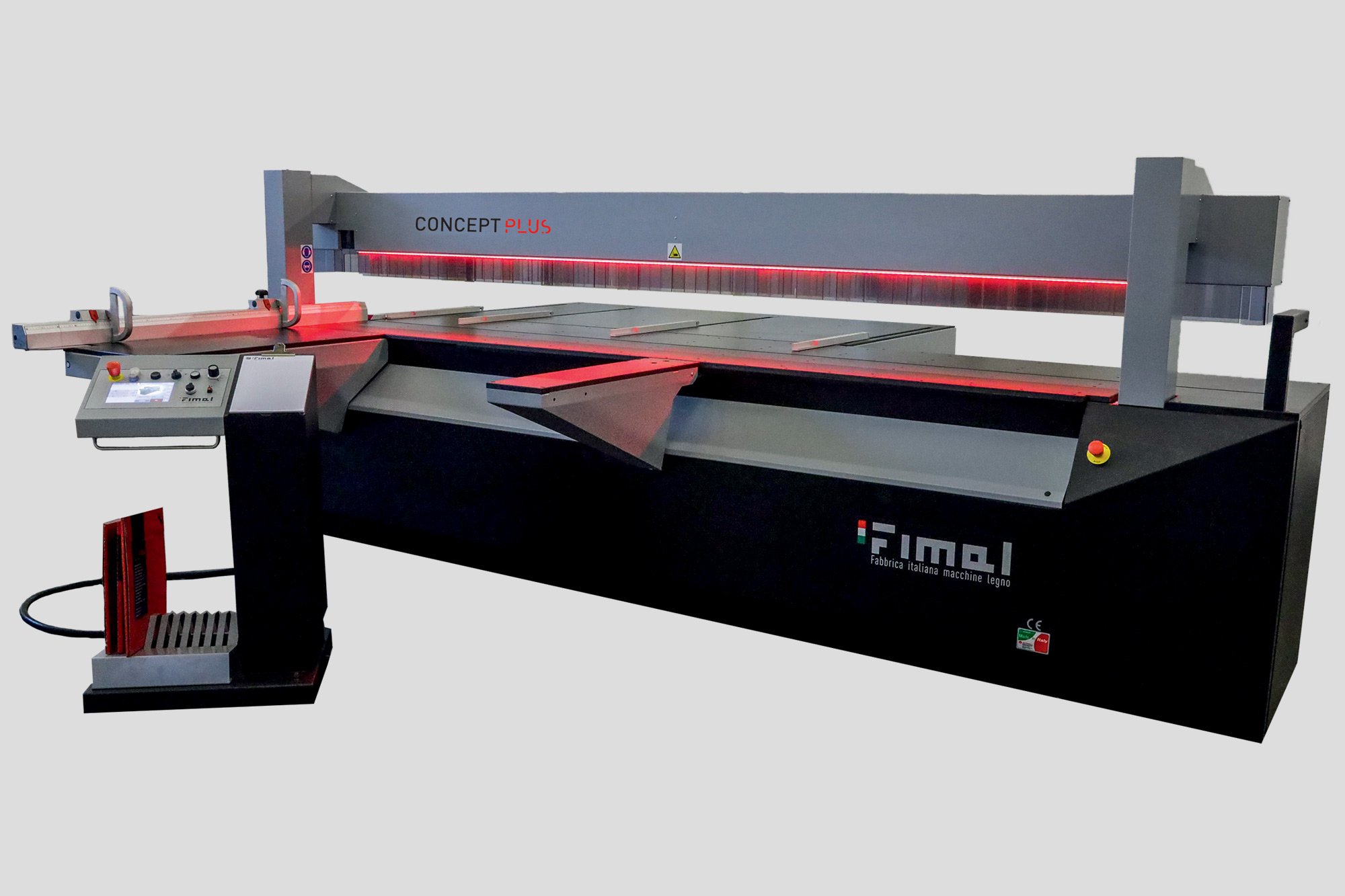

Concept 350 PLUS (форматно-раскроечный)

КОМПАКТHЫЙ

Изготовленная на станке с ЧПУ несущая конструкция с единым планом раскроя обеспечивает плоскостность и перпендикулярность всех размеров . CONCEPT представлен в трёх моделях, которые отличаются друг от друга по длине реза: 2600 / 3200 / 3800 мм. Concept 350 занимает на 50% меньше места, чем традиционный форматно-раскроечный станок с аналогичной длиной реза.

ПРОИЗВОДИТЕЛЬНЫЙ

Оснащённый системой считывания ширины обрабатываемой панели Concept 350 автоматически позиционирует пильный диск максимально близко к краю этой панели, благодаря чему сокращается время холостого хода. Регулировка глубины паза основной или подрезной пилы выполняется с помощью механического цифрового индикатора, без необходимости открывать дверцу отсека смены пильного диска.

БЕЗОПАСНЫЙ И ТОЧНЫЙ

Прижим по всей длине обеспечивает надёжную и безопасную фиксацию даже тонких и нервных панелей. Как любой традиционный форматно-раскроечный станок, Concept 350 может наклонять пилу до 46°, наклон выполняется с помощью цифрового индикатора.

ИННОВАЦИОННЫЙ ФОРМАТНО-РАСКРОЕЧНЫЙ СТАНОК

Технические характеристики:		CONCEPT 350	CONCEPT 350 – 2.0
Длина реза	mm	2600	3200	3800
Макс. диаметр пилы	mm	300-350	300-350	300-350
Посадочное отверстие пилы	mm	30	30	30
Высота реза при 90°пила 350 мм (300)	mm	100 (75)	100 (75)	100 (75)
Высота реза при 45°пила 350 мм (300)	mm	67 (45)	67 (45)	67 (45)
Скорость вращения пильного диска	g/min	4000	4000	4000
Скорость перемещения пильного узла (инвертор)	mt/min	40	40	40
Мощность основного мотора	hp (kw)	7,5 (5)	7,5 (5)	7,5 (5)
Диаметр аспирационного патрубка	mm	120/100	120/100	120/100
Производительность аспирационной системы	mt3/h	1800	1800	1800
Скорость возд. потока аспирационной системы	m/sec	25	25	25
Рабочее давление	bar	7	7	7
Расход воздуха	l/h	85	85	85
Уровень шума ISO 7960 при работе с пильным диском 350 Z 96	db
Уровень шума DIN 33893 при работе с пилой	mg/m3
Габариты, вес	mm	2600	3200	3800
Габаритные размеры	mm	3670X2840X1530	4270X2840X1530	4870X2840X1530
Вес, нетто	Kg	1210	1360	1510
Размеры упаковки из нейлона	mm	3670X1050X1530	4270X1050X1530	4870X1050X1530
Габаритные размеры в ящике	mm	3870X1250X1630	4470X1250X1630	5070X1250X1530

CONCEPT 350: ПЕРВЫЙ, ОРИГИНАЛЬНЫЙ

В 2014 году, когда последствия мирового кризиса ещё ощущались на рынке, компания F.I.M.A.L решила, что пришло время предложить инновационный станок, который изменит концепцию форматного-раскроя.

Появление Concept 350

Мировой рынок мгновенно отреагировал, благодаря чему на сегодянший день Concept 350 продаётся более чем в 40 странах мира на всех 6 континентах.

НОВАЯ КОНСТРУКЦИЯ “2.0”

Фиксированный передний стол и усиленная направляющая
Передний рабочий стол оборудован двумя позиционными упорами, которые фиксируются шпильками
Новая система фиксации панелей и микрометрическая регулировка
Зазор для удаления опилок между направляющей и текстолитовым рабочим столом
Заднее удлинение направляющей увеличено до 190 мм.
В передней части станка установлена дверца для осмотра и очистки

ТЕЛЕСКОПИЧЕСКАЯ СТОЙКА

Опция оснащения пульта управления телескопической стойкой с регулируемой высотой для удобства работы оператора

Более практичная и эргономичная работа Concept PLUS подстраивается под любого оператора

СВЕТОДИОДНЫЕ ИНДИКАТОРЫ ПРИЖИМНОЙ БАЛКИ

Опция оснащения прижимной балки светодиодными индикаторами трёх цветов для облегчения работы оператора на всех этапах.

“БЕЛЫЙ”: станок в режим «ожидание». Удобно при ручных манипуляциях обрабатываемых панелей.
“КРАСНЫЙ”: незамедлительно загорается, если машина переходит в состояние “авария” или во время цикла “опускания” прижимной балки.
Мигающий “СИНИЙ”: во время цикла “раскрой”, когда прижимная балка полностью опущена. Это означает, что пильная каретка находится в движении выполняя запрошенную операцию.
