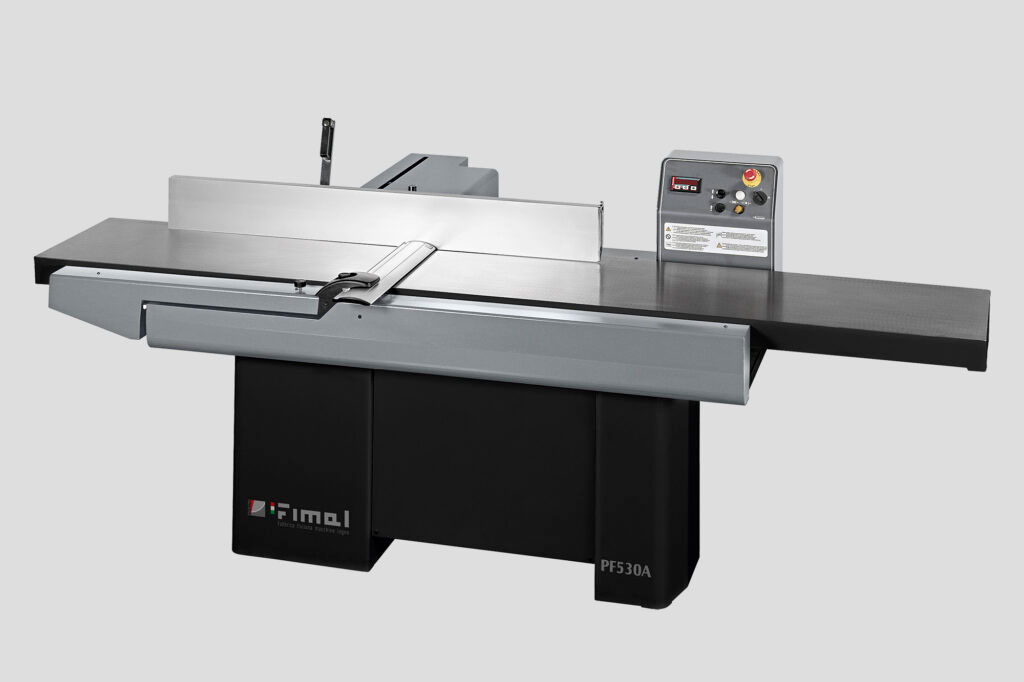

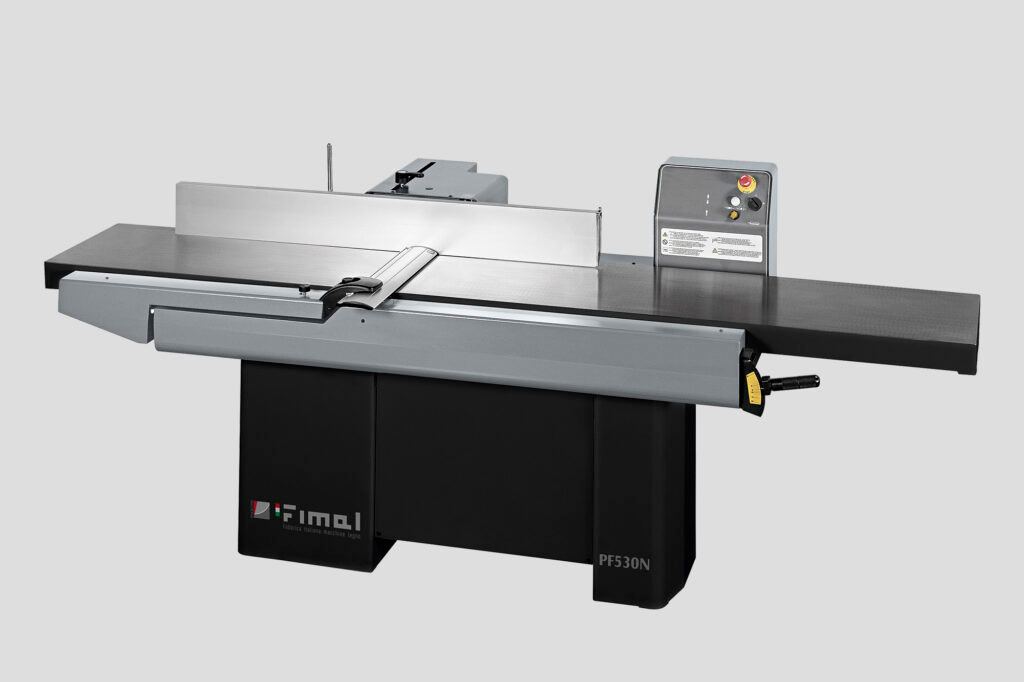

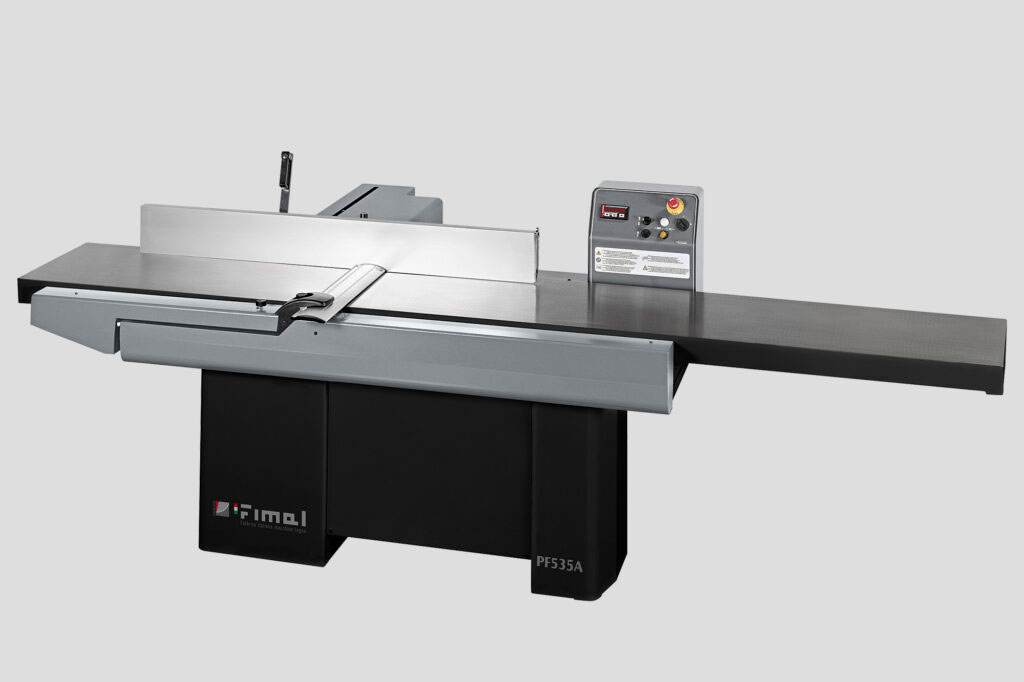

PF 530N - 530A - 535A

ПО ТРЕБОВАНИЮ:

пазовальный узел
аспирационный колпак
тепловая защита мотора
увеличение мощности двигателя kw 4 – 5,5 – 7,5
шпиндель wescott
электромагнитный тормоз
направляющая для узких заготовок
вал с ножами tersa
защита строгального вала “suva”
пневматические блокировки
электрическое позиционирование стола на входе

НОРМАТИВ “CE”
- Электросистема СЕ
- Электромагнитный тормоз
- Аспирационный колпак
- защита вала мостиком

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ		PF530N	PF530A	PF535A
РАЗМЕРЫ СТОЛОВ	mm	3000×530	3000×530	3500×530
ДЛИНА СТОЛА НА ВХОДЕ	mm	1800	1800	2300
СКОРОСТЬ ВРАЩЕНИЯ ВАЛА 4 НОЖА Ø 120	g/min	5000	5000	5000
МОЩНОСТЬ МОТОРА	kW (HP)	4 (5,5)	4 (5,5)	4 (5,5)
УГОЛ НАКЛОНА НАПРАВЛЯЮЩЕЙ	o	0° ÷ 45°	0° ÷ 45°	0° ÷ 45°
ВЕС НЕТТО	Kg	700	700	720
УРОВЕНЬ ШУМА ПО НОРМАМ EN 27960 – ФУГАНОК	LA eq[dB(A)]	82,9 – 88,9	83,4 – 89,5	82,8 – 88,8
ВЫБРОС ПЫЛИ ПО НОРМАМ DIN 33893 – ФУГАНОК	mg/m3	1,60	1,58	1,62
ПАЗОВАЛЬНАЯ ПРИСТАВКА (ПО ТРЕБОВАНИЮ)
ГАБАРИТ	mm	3000x900x1180	3000x900x1180	3500x900x1180
РАЗМЕР СТОЛА	mm	540 x 260	540 x 260	540 x 260
ПОПЕРЕЧНЫЙ ХОД	mm	180	180	180
ПРОДОЛЬНЫЙ ХОД	mm	210	210	210
ВЕРТИКАЛЬНЫЙ ХОД	mm	230	230	230
ВЕС НЕТТО	kg	50	50	50

REGOLAZIONE E VISUALIZZAZIONE PIANO ENTRATA

Il movimento del piano di entrata è manuale e visualizzato su scala metrica per i modelli PF415N e PF530N con un unica leva per spostamento e bloccaggio, mentre è motorizzato e visualizzato elettronicamente per i modelli PF530A e PF535A.

GUIDA PIALLA

La guida pialla è in estruso di alluminio anodizzato di grandi dimensioni.

L’operazione di inclinazione della guida è pratica grazie ad una robusta e vantaggiosa impugnatura.

La leva di bloccaggio/sbloccaggio dell’inclinazione è di tipo rapido.

PIANI PIALLA

I piani pialla, di notevole lunghezza, in fusione di ghisa, si regolano con un sistema a parallelogramma su bielle.

Questo sistema, durante il movimento, garantisce che la punta del piano rimanga sempre alla stessa distanza dall’albero pialla mantenendo anche il parallelismo dei piani rispetto all’albero stesso.
